Projetos com foco na segurança e
eficiência. Execução minuciosa com
matérias primas de qualidade.
Soluções testadas e certificadas em laboratórios renomados.
Produtos totalmente fabricados no
Brasil. Do projeto à execução.
Planejamento, definição da
matéria prima, execução, controle
de qualidade.

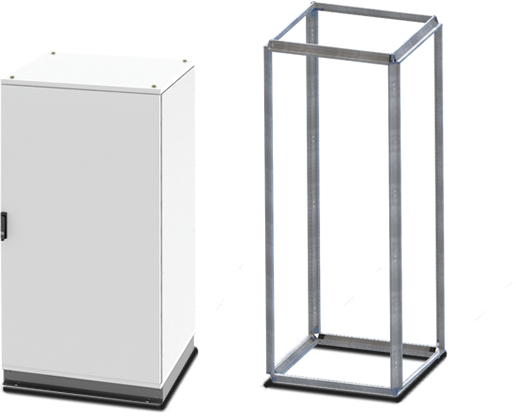

Os Painéis de Baixa Tensão da linha QT SERV são dispositivos
utilizados para montagem de
equipamentos elétricos, proteção de motores e controle de processos
industriais.
São fornecidos para montagem não compartimentada e compartimentada.
Os painéis compartimentados podem ser com compartimentos fixos
ou extraíveis e comportam montagens até 4B.
Estrutura fabricada em perfil conformado em chapa de aço galvanizado
tipo B Z275 / bitola #16mm
com acabamento natural e armado com conexões de alumínio injetado.
Fechamento em chapa de aço #16 (1,5 mm) com acabamento empintura pó
na cor RAL7035 e 60 micras.

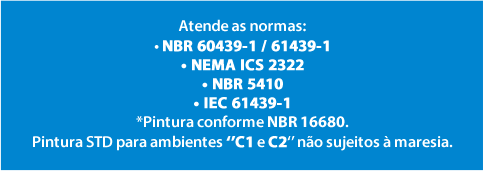

| Grau de Proteção: | IP 65 - Com Porta frontal - Uso abrigado |
| IP 54 - Uso abrigado | |
| IP 43 - Com aletas para ventilação Uso Abrigado | |
| IP 31 sem porta frontal |
| Material: | Chapa de Aço 1008/1020 nas espessuras |
|
Estrutura #16 (1,5 mm) conformado e montado com conexões de alumínio
Fechamento #16/14 (1,95 mm) Interno chapa galvanizada Tipo B #18, 16/14 e 12 |
O QTSERV pode ser fornecido em estrutura que pode ser MONTADA ou em forma de KIT.
Fácil montagem apresentando alta resistência e rigidez estrutural.
Perfil conformado em chapa #16 (1,5mm) com dobras duplas amassadas nas bordas, ficando com 3,0mm.
Três emboss em cada extremidade para fixação na conexão, dando alta resistência e rigidez ao
conjunto.
Furações nas laterais com passo de 25mm, sendo um furo de 5mm para receber parafusos
trilobulares M6, alternado com furos quadrados de 9mm para receber porca gaiola ou parafusos M8.
Conexões em alumínio natural injetadas, com três segmentos formando um canto da estrutura
e cada segmento com três emboss para fixação dos perfis.
Os perfis são fixados nas conexões através de três parafusos tipo Allen M6.
Este sistema apresenta alta resistência a tração, permitindo içamento até o limite de
resistência das argolas de içamento e alta rigidez mecânica devido aos emboss.
Veja os testes Clique Aqui
Produto com Ensaios de Tipo - IEC 61439-1
1.Corrente suportável de curto circuito
65 KA -1s. CEPEL - 85 KA -1s - NBR IEC 61439-1.
2.Corrente nominal - 6300 A.
3.Elevação de temperatura.
4.Distância de escoamento e isolação - FURB.
5.Propriedades Dielétricas - FURB.
6.Funcionamento Mecânico - FURB.
7.Grau de Proteção - LABELO.
8.Tensão Suportável de Impulso - FURB.
9.Eficácia dos circuitos de proteção à terra. - CEPEL.
10.Ensaio de resistência à tração das conecções e
montantes do QT SERV.
Valor máximo sem deformação: 1500 Kg por montante.
Valor máximo com deformação de até 6,5mm:
3000 Kg por montante.
Laboratório: Instituto de Inovação
SENAI - LABIN - São Leopoldo - RS.
11.EMC - Compatibilidade eletromagnética.
12.Resistência à corrosão.
