São unidades metálicas padronizadas, blindadas para abrigar
dispositivos de manobra e controle
(Chaves Seccionadoras e Disjuntores), nos quais os componentes se
encontram em compartimentos
separados por divisões metálicas à prova de arco.
Características estruturais Estrutura em chapa
#12 (2,0mm), galvanizada (Z-275).
Fechamentos Frontais em chapa
#12 (2,65mm) e os fechamentos externos (laterais)
em chapa #14 (2,00mm).
Todos os parafusos na estrutura, acoplamento e fixação das
longarinas possuem dureza 8.8 hrc. Os fechamentos que possuem
pintura passam por um tratamento de superfície e então são pintadas
em pintura epóxi pó cm camada de espessura mínima de
70µm. Para maiores detalhes sobre o processo de tratamento de
superfície epintura solicitar a (R.L 007/20) ou
Clique Aqui
As Laterais são fornecidas em conjunto contendo duas partes. Um
conjunto faz o fechamento externo de um lado do equipamento.
Deve ser utilizado um flange de fechamento do duto de barras sempre
que utilizar um conjunto de laterais externas.
O mesmo flange serve para fixação de buchas para passagem do
barramento entre módulos.

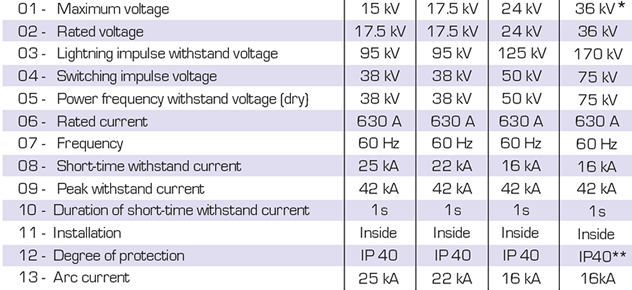

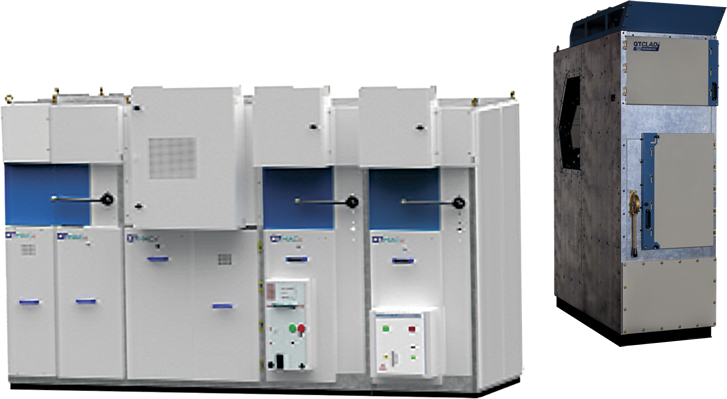

Os cubículos da linha QT MACE foram dimensionados
para atender as especificações normativas (ABNT NBR IEC
62271-200:2007) possuindo variações dimensionais de largura que
partem de 375mm e vão até 1250mm,
sendo aptas para:
375mm - Entrada/Saída de cabos.
500mm - Entrada/Transferência/Secionadoras a AR
ou disjuntores ( até 17,5 kV).
750mm - Seccionadoras a ar com/sem fusível com
Disjuntor/Medição (até 17,5 kV).
1000mm - Seccionadoras a ar com/sem fusível com
Disjuntor/Medição (até 17,5 kV).
1250mm - Seccionadoras a Ar com/sem fusível com
Disjuntor/Medição (até 17,5 kV ).
Todos os módulos possuem profundidades de
1120mm e altura de 1985mm mm com
a base soleira (50mm).
A base soleira é fabricada em chapa
#12 (2,65mm) pintada na cor
preta e possui espera para chumbadores.
Os cubículos QT MACE podem ser classificados como
AFL ou AFLR (com a utilização do duto para condução dos gases).
Os do tipo AFL devem ser instalados a uma distância
de cerca de
100mm de uma parede em sua parte
traseira, de modo que possibilite
a saída dos gases
e impeça o acesso de pessoas.
Os do Tipo AFLR deve-se prever uma altura mínima de 700mm acima da saída de gases localizada no teto do cubículo.
