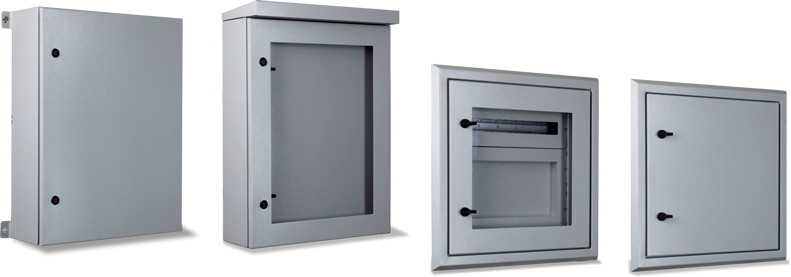

Caixas CW

A linha de Caixas fabricadas pela QT EQUIPAMENTOS, são unidades metálicas compactas para montagem de conjuntos de manobra e controle. Chaparias certificadas NBR IEC 61439-1 para montagens certificadas TTA / PTTA. Equipamentos testados em laboratórios renomados que comprovam através de testes e laudos a qualidade e eficiência das caixas da QT Equipamentos.

Testes realizados:

Denominadas como Caixas de Montagem: QTTA – Série CW, as caixas da QT Equipamentos são fabricadas através de processos de última geração. Especialmente desenvolvidas para uso no tempo, são duráveis, seguras práticas e econômicas. Atendem as Normas NBR 5410 e NBR IEC 62208. E a construção atende a Norma NBR 61439.

Características estruturais:

• - São fornecidas com flange superior e inferior.
• - As caixas com teto superior solidário não possuem o flange superior, já as caixas com teto protetor adicional possuem o flange superior.
• - A placa de montagem é opcional portanto, não acompanha no fornecimento.
• - Os modelos com alturas de 200 até 1200mm possuem 2 fechos e 3 dobradiças.

Especificações Técnicas da construção:

• Caixas: Construção monobloco em chapa de aço de diversas espessuras que são especificadas junto as referências dos produtos. Placa de montagem opcional.
• Portas: Com abertura de 100 graus, as caixas são fabricadas em chapas de aço também com as espessuras especificadas junto a referência de cada produto. Com visor de policarbonato de 4mm fixado na parte interna da porta.
• Fechos: Para caixas em aço carbono ou inox, utilizamos fecho de poliamida com miolo tipo fenda. Mas também podem ser utilizados fechos de aço inox, sob consulta. Outras opções de fechos são possíveis de serem aplicados.

Acabamento Standard: Pintura poliéster cinza RAL 7035 - 70 micras.

Fornecimento Standard: A caixa possui porta de aço 1010-1020 com dobradiça e fecho. A Placa de montagem é acessório e quando utilizada é fornecida em chapa de aço galvanizado tipo Z275. Caixa e portas podem ser fornecidas em chapa de aço inox (304-316) ou em alumínio.

Proteção: IP 54 Standard
IP55 – Utilizar fecho IP65
IP66 – Utilizar fecho IP66 – Caixa sem flange.

Tipo de montagem e construção:

O tipo de montagem é STANDARD TIPO 1. Para atender a NR10/12 é aconselhável o uso de porta interna ou protetor em policarbonato para proteção das partes energizadas. Para atender os tipos 2A e 2B você deve consultar a empresa.
